Faixas Brancas

Um dos itens que faltavam para deixar o Karmann Ghia mais bonito eram as faixas brancas. Acabei adquirindo as mesmas no início do ano, mas por falta de tempo não as havia instalado. Na última semana resolvi instalar para participar do 3º Encontro de Carros Antigos de Cocal do Sul (SC). As fotos do encontro podem ser conferidas no excelente blog do meu amigo Cézar Cancelier, o Antigo e Cia.

Seguem algumas fotos das faixas instaladas. Realmente elas conferem outro visual ao carro.

Placa Preta - Março/2013

Depois de um árduo trabalho de restauração, no mês de fevereiro fiz a vistoria aqui no Veteran Car Club de Criciúma para obtenção da placa preta. O KG foi aprovado com uma excelente pontuação.

Neste final de semana aconteceu um encontro de veículos antigos em Termas do Gravatal promovido pelo VCC de Criciúma. São 82 quilômetros através da BR-101, que no trecho Criciúma-Tubarão já está praticamente duplicada. Foi uma excelente oportunidade para testar o comportamente do KG na estrada, e o mesmo foi surpreendente. O veículo transmite segurança ao dirigir e consegue acompanhar o fluxo de veículos (a velocidade permitida no trecho duplicado é de 110 km/h). No final da tarde de sábado, retornei do encontro e fui acompanhado pelos amigos Maurício Rovere em seu VW 1600 (Zé do Caixão) e Ricardo Minatto com seu Voyage (o Ricardo tem um excelente blog, o Blog do Carrão). Segundo o Ricardo que estava atrás com o Voyage, o KG vinha perfeitamente alinhado na estrada e andando muito bem. Fiquei feliz com o relato pois isto comprova que o esforço valeu a pena.

Algumas fotos que tirei neste domingo:

Devido a alguns novos projetos que pretendo executar em minha empresa, estou colocando o Karmann Ghia a venda. Interessados podem entrar em contato pelo e-mail: beto_amboni@yahoo.com.br.

Com certeza quem adquirir terá a certeza do trabalho de restauração que foi realizado que está todo documentado aqui no blog.

De volta ao aconchego...

Na última sexta-feira, 26/10, a parte de instalação mecânica foi concluída e finalmente pude rodar novamente com o KG. Sensação estranha no início pois a quase 2 anos não tinha este prazer. No sábado foi o dia de fazer uma limpeza geral e anotar as correções que ainda devem ser realizadas. Nesta próxima semana vou dar continuidade aos testes da mecânica para eliminar as pendências que restam. Acredito que nos próximos 30 dias eu consiga deixar 99% pronto. Sim, 99%, pois você nunca acaba a restauração de um antigo. rsrsrs

Aproveito o espaço para publicar uma foto dos dois "primos". O meu VW SP-1 1972 também retornou para casa neste final de semana. Eu refiz a pintura dele que não estava 100%. Agora ficou outro carro. Acordei cedo neste domingo para limpar o SP-1 e participar de um pequeno encontro que acontece todo último domingo do mês em um parque aqui da cidade.

Carburador

O carburador do KG estava uma lástima. Seguindo uma dica do amigo Mazinho levei o mesmo para o Barbosa da Casa dos Carburadores. O trabalho de restauração do mesmo ficou excelente. Uma das coisas que me chamou a atenção além do trabalho bem feito é claro, foi o profissionalismo da apresentação: os parafusos e giclês vieram com tinta de lacre e o carburador embalado em plástico termo encolhivel. Coisa rara de se ver e que deve servir de exemplo para outros profissionais. Seguem algumas fotos do resultado, pena que eu não tenha nenhuma em close do "antes".

Aproveito o tópico para publicar uma tabela de modelos e regulagens dos carburadores VW que encontrei na www.volkspage.net

Motor roncou

Na quinta-feira, 18/10, após longo período de silêncio enquanto durava a restauração, o motor VW 1.600cc finalmente voltou a roncar. Nesta semana vou passar para os testes de estrada para conferência da mecânica e se tudo estiver bem, vamos para os ajustes finais de pintura (polimento final, pintar tampinhas da regulagem do facão traseiro, ajustes na tapeçaria, etc...) e acredito que assim a saga chegará ao final.

Marcadores

Com o objetivo de facilitar a busca de informações no blog, ativei o recurso de marcadores. No  lado direito da página você encontra esta facilidade. Dividi por assuntos como: elétrica, pintura, lataria, mecânica, etc....

Boa pesquisa.

Estágio atual da restauração

Hoje vou dar um tempo nas informações técnicas e posicionar os que acompanham o blog do estágio atual da restauração. A restauração da parte elétrica foi concluída a algumas semanas atrás, após algumas "surras" que levei. Graças as pesquisas e esquemas elétricos de carros similares consegui contornar os problemas. Desde a semana passada o carro está na oficina para instalação do motor e revisão completa da mecânica, de para-choque a para-choque. Este trabalho foi entregue ao pessoal da Performa sob os cuidados do competente Picolo e sua equipe. O Picolo para os que não o conhecem foi o chefe da oficina mecânica da Crivel Automóveis, que era a autorizada VW de nossa cidade. Ele trabalhou nestes carros quando ainda eram 0 km e é o responsável pela manutenção de meus antigos da linha VW.

Quando da aquisição o KG foi levado a uma oficina de confiança do proprietário anterior para resolver um problema existente que o mesmo se comprometeu a sanar. Como ele já estava na oficina solicitei que fizessem uma revisão completa (de minha responsabilidade) para tornar o veículo confiável para trafegar. Mesmo com a orientação para resolver os problemas existentes que fossem detectados, isto não ocorreu. Apesar de ser uma oficina onde alguns levam seus antigos, parece que não deram a devida atenção ao KG na época. Entre os problemas que eles deixaram passar: ausência das graxeiras nos feixes de molas, ou seja, a sujeira poderia contaminar a graxa, bem como esta escorrer pelo eixo; amortecedores comprometidos; ausência das bieletas do estabilizador do eixo traseiro; Velas de marcas diferentes, existiam 3 marcas instaladas no motor (02 da AC Delco, 01 da NGK e 01 da Bosch); pastilhas de freio com desgaste fora dos padrões; coifa rasgada, sem falar na enorme quantidade de graxa velha no eixo dianteiro e traseiro que impedia um trabalho de manutenção descente. Em um dos finais de semana da instalação elétrica, coloquei o carro sobre cavaletes, apliquei desengraxante de chassis de caminhão (Solupan) e removi tudo com a lava jato. Ficou praticamente novo. Eu particularmente gosto de trabalhar em um ambiente limpo, organizado e com peças limpas, você faz o trabalho melhor e com mais capricho. Acredito que muitos mecânicos devem pensar da mesma forma. Se você chegar em uma oficina onde tem ferramentas e peças espalhadas pelo chão ao redor do carro, fuja correndo que é bomba.

Seguem algumas fotos do motor completamente revisado e montado com cabos de vela e velas NGK, tampa do distribuidor, rotor, platinado e condensador da Bosch. A bomba de gasolina ainda é a incorreta, blindada, a Brosol com parafusos já está com o mecânico para substituição. O carburador foi completamente revisado (vai merecer um tópico a parte).

Passagem de cabos

Próximo a coluna de direção, no lado esquerdo desta, na parede corta fogo, existem 3 furos para passagem de cabos. Nas pesquisas realizadas descobri que o superior é para passagem do chicote de cabos da cebolinha do freio e aterramento da coluna de direção. No segundo furo passa o cano do reservatório de freio (será detalhado em outra postagem) e no terceiro o cabo do afogador. Na chapa superior (bagageiro) existem 02 furos: o primeiro permite a passagem do chicote e cano do freio e o segundo para o cabo do afogador.Talvez as fotos ilutrem melhor:

O primeiro furo ao lado da coluna de direção (ainda sem o passa fios) é para o chicote elétrico, o segundo para o cano do reservatório de freio e o terceiro para o cabo do afogador.

Nesta foto que ilustra a parte superior da coluna de direção, o furo próximo a chapa vertical é por onde passa o chicote elétrico e o cano do reservatório de freio. O mais a direita (ainda sem o passa fios) é para o cabo do afogador.

 Após a instalação:

A males que vem para bem...

Um dos problemas que me deparei na fase de montagem foi que um dos faróis do KG havia sido quebrado. Os mesmos estavam guardados em uma caixa sobre uma estante de minha oficina. Para surpresa minha quando fui instalar eles percebi que um estava trincado, provavelmente em uma das limpezas que a faxineira executou isto acabou acontecendo. Inicialmente fica aquele sentimento de "raiva", mas como isto não vai resolver o problema, passei a busca de um novo. Este farol era um Cibié com lâmpada (também conhecido popularmente como sealed beam com lâmpada). Na busca por outro, em minhas pesquisas, acabei descobrindo que este não era o modelo correto e sim um substituto que era instalado para usar lâmpadas bi-iodo e melhorar a visibilidade. O farol correto do KG é o Sealed Beam da General Electric tamanho 2D1 (possui 180mm de diâmetro). O Sealed Beam nada mais é do que a lâmpada incorporada ao bloco óptico. É uma peça única, quando queima você troca ele todo. A grande dificuldade é conseguir um original da marca GE, que seja NOS (New Old Stock) em alguma loja de autopeças. Atualmente você encontra apenas os Sealed Beam "genéricos" (chineses). Uma solução é procurar um destes genéricos com o desenho de lente similar ao GE até você encontrar um original.
Vou manter os Cibiés, mesmo com um deles trincado, até encontrar os originais.

Fotos do bloco óptico trincado da Cibié para instalação de lâmpada bi-iodo que vieram com o Karmann Ghia na sua aquisição:

Sealed Beam GE (General Electric) tamanho 2D1, original para o Karmann Ghia:

Soluções elétricas - parte III

Em minha modesta opinião um dos atrativos na restauração de veículos antigos é tentar utilizar o máximo de peças originais. Acredito que isto venha da restauração de veículos militares, principalmente os jeeps da Segunda Grande Guerra (WWII). Existiam dois modelos, o Willys MB e o Ford GPW. O Sr. Henry Ford era um visionário e aproveitava qualquer oportunidade para fazer um marketing da sua marca. Uma das características do modelo GPW é que grande parte das peças tem um pequeno F (estilizado) estampado em baixo relevo nelas, inclusive os parafusos (hexagonais) tem este F inscrito em sua cabeça mas em alto relevo. Estes parafusos são muito procurados e hoje já existem réplicas deles. É recomendável que uma restauração criteriosa de um Ford GPW possua todas as peças e parafusos com o F inscrito, mas isto nem sempre é fácil. Talvez agora o meu amigo João Cesar do blog Máquinas & Histórias comece a entender esta "loucura" pela busca de peças originais nas incursões aos desmanches. Hoje vou mostrar o processo de recuperação  dos conectores de emendas de cabos da VW. É um item muito fácil de achar nos VW´s que estão em desmanches e possuem baixo custo na aquisição pois segundo os donos são raros os "malucos" que procuram estas peças. Aqui na cidade segundo eles sou o único que já foi atrás disto. Geralmente estas peças são encontradas com resquícios de tinta e uma boa camada de graxa/óleo misturada com terra conforme ilustrado nas fotos abaixo:

O primeiro passo na recuperação destas peças é deixar estes conectores de molho em thinner (recomendo o para laca nitrocelulose que é forte e possui custo benefício bom) ou gasolina (melhor custo ainda) para desmanchar a tinta e a graxa/óleo. O passo seguinte é remover com o auxílio de uma escovinha esta sujeira externa. Para limpar a parte interna você pode utilizar uma chave de fenda bem fina. Ao final do processo lave com água e detergente de louças com o auxílio da escovinha. Se você tiver um compressor, dê jatos de ar no interior para tentar remover a sujeira que ficou. Depois disto deixe de molho novamente em sabão em pó. O sabão em pó é bem eficiente em limpar o que ficou. É claro que o amarelado do plástico provocado pela ação do tempo não será eliminado, mas o aspecto fica muito bom. Eu costumo deixar de molho tanto no solvente como no sabão sempre de um dia para outro. Confira:

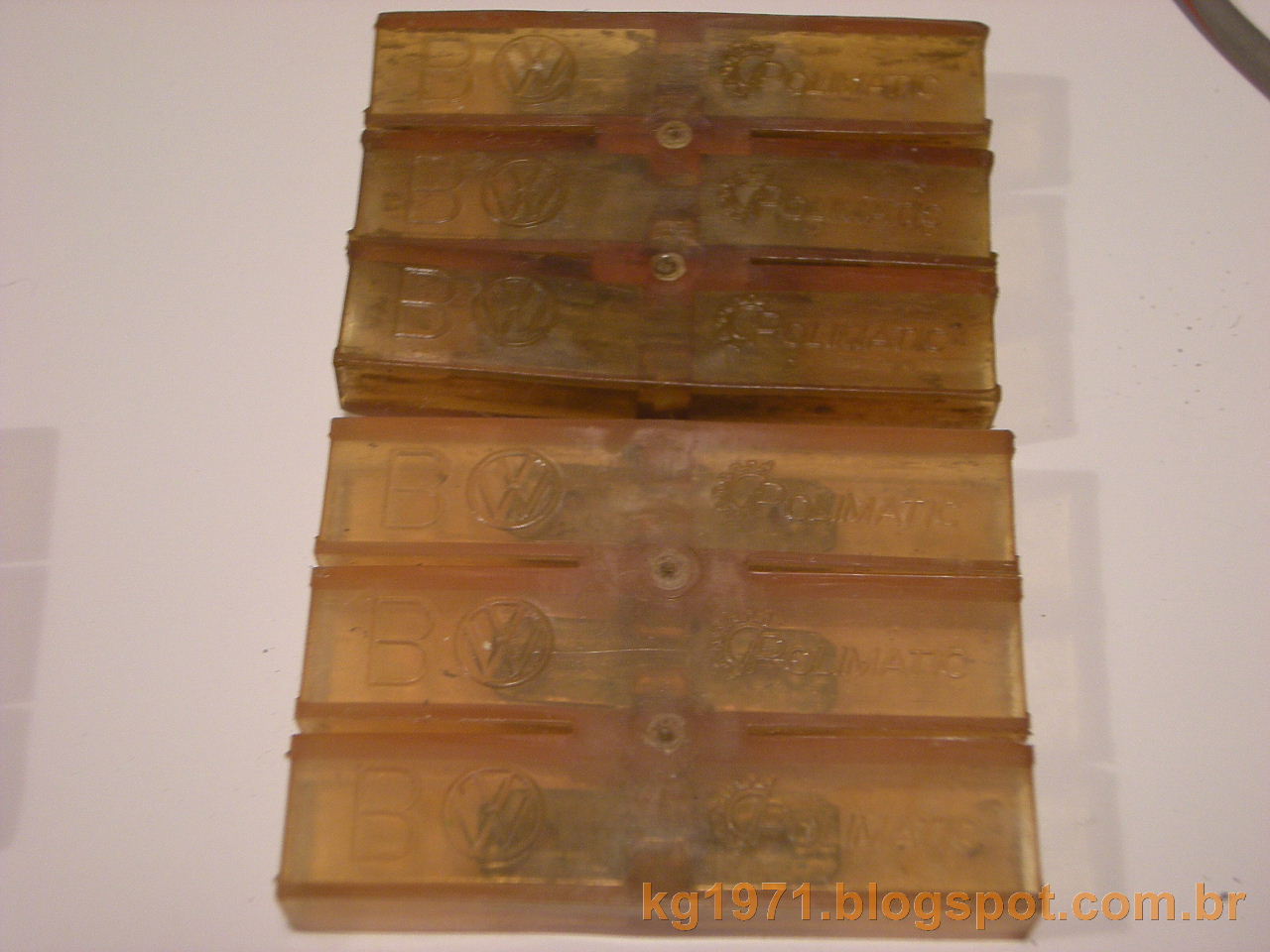

Vejam que belezinhas com o logo da VW e a marca do fabricante: Polimatic.

Garimpando peças II

Ontem recebi um e-mail do antigomobilista Edú de Tubarão. Ele acompanha o blog e foi quem me vendeu as peças citadas abaixo. Conforme comenta no e-mail, procura vender as peças sobressalentes que possui a um preço justo e com isto facilitar a restauração dos veículos antigos. O pensamento do Edú é extremamente correto pois atualmente as peças antigas nestes tempos de internet estão com preços absurdos no comércio tradicional e Mercado Livre. Eu procuro ter algumas peças sobressalentes para servirem como moeda de troca, o popular escambo. Foi assim que adquiri o parabrisas atualmente instalado no KG (antes era um degradê) onde fiz a troca com o parabrisas antigo e mais vidros da porta do KG 1964 com um amigo e antigomobilista aqui da cidade. Em outra oportunidade já comentada aqui no blog encontrei um velocímetro original, com a data compatível ao meu KG, também a preço camarada em um encontro de carros antigos (vide postagem Hoje vou abrir um pequeno parenteses).

Garimpando peças

Uma das tarefas que é bastante difícil em uma restauração é a de encontrar peças originais para que o trabalho fique o mais fiel possível. Além das tradicionais visitas aos desmanches outra oportunidade para encontrar peças são os encontros de veículos antigos. Neste final de semana aconteceu o XVI Encontro de Veículos Antigos promovido pelo VCC de Criciúma, que nos últimos três anos aconteceu na cidade de Termas do Gravatal (distante 60 Km de Criciúma). Neste ano infelizmente nenhum comerciante de peças compareceu ao evento, mas por sorte um dos expositores de veículos também estava vendendo umas poucas peças sobressalentes. Aproveitei e arrematei um cabo de afogador novo e original da Kombi por R$ 20,00. O cabo é o mesmo do KG, apenas possui comprimento maior que será cortado no tamanho correto. Ele também tinha dois braços do limpador do Fusca antigo. Aproveitei e arremantei para o meu estoque.

Restauração elétrica - parte II

Hoje consegui terminar a restauração do chicote traseiro. Agora está tudo pronto e aqui só falta instalar a bateria e o motor. Na parte frontal falta pouca coisa: ligar motor do limpador, instalar chave do limpador e cabo do afogador. Ainda não pintei o tanque e isto deve acontecer no decorrer da semana.

Algumas fotos da restauração do chicote traseiro e a forração re-instalada:

E aqui uma foto da caixa de fusíveis concluída:
